FEATURES

SAFETIES APPROVALS

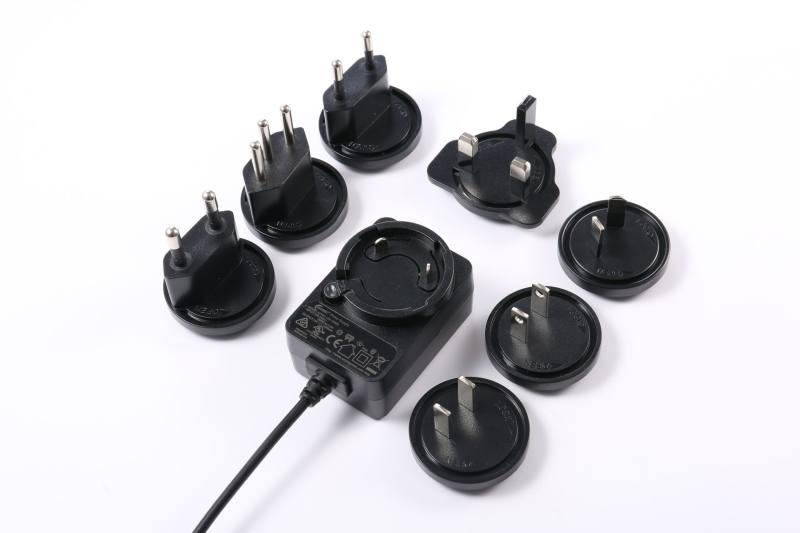

PRODUCTS PICTURE

EFFICIENCY VI

18-20 WATT OUTPUT POWER

OVERCURRENT PROTECTION

SHORT CIRCUIT PROTECTION

INPUT PROTECTION

ROHS COMPLIANT

v CE UL KC PSE

v GS CCC

v ROHS

v REACH



TYPICAL MODEL LIST

I/P Voltage

Typical model

Output Voltage

Output Current

Ripple & noise

Efficiency

90 - 264V

47 - 63HZ

ICP20-050-2500GD

5V

2500mA

60mv

VI

ICP20-050-3000GD

5V

3000mA

60mv

VI

ICP20-120-1500GD

12V

1500mA

60mv

VI

ICP20-150-1000GD

15V

1000mA

60mv

VI

ICP20-200-1000GD

20V

1000mA

60mv

VI

INPUT SPECIFICATIONS

GENERAL SPECIFICATIONS

Input Voltage

90264VAC

Primary to Secondary

50MΩ MIN

Input Frequency

4763Hz

Efficiency

VI

Input Current

1.2A Max

Standby Power

0.1W MAX

Inrush Current

40A Max

Leakage Current

0.25mA MAX

OUTPUT SPECIFICATIONS

ENVIRONMENTAL SPECIFICATIONS

Output Voltage Range

5V-36V

Operating Temperature

10°C~40°C

Output Current Range

10mA-3000mA

Cooling

Convection

Output Power Range

20W Max

Temperature Coefficient

0.05%/°C

Short Circuit Protection

Automatic Recovery

Humidity

5~95%RH(non-condensing)

Over-Current Protection

Automatic Recovery

Storage Temperature

-20°C~+80%°C

Ripple and Noise

100mVp-p max

PHYSICAL SPECIFICATIONS

Turn On Time

20-30mS normal

Physical Specifications

59mm * 40.9mm * 26.4mm

Line Regulation

1% max

SAFETIES STANDARD

Output Regulation

±5%

Safeties Standard

IEC62368 IEC61558 etc

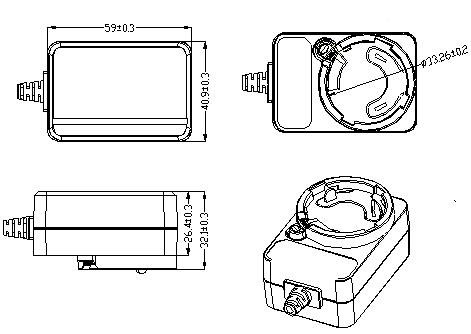

MECHANICAL SPECIFICATION

PACKING DETAILS







100pcs/carton,15kg/carton

Carton size: 47*36.5*475px


18020  interchangeable
